换热器的原理类型还搞不清楚?这些图帮你来解决
摘要 : 山东贝斯特节能技术有限公司 发布时间 : 2017/04/05 浏览量:
   换热容器是用于完成介质的热量交换的容器。其种类繁多。按照传热原理,传热原件结构形式和强化传热原件都可以进行分类。



        按传热原理,换热容器可分为直接接触式和间接接触式两类。间接接触式再细分就是常见的蓄能式和直接传递热量的板式、管式换热器。
蓄能式换热器

         蓄能式的结构紧凑,价格便宜,单位体积传热面大。适合气-气交换的场合。同时若两种流体不允许有混合的话,是不能采用蓄热式换热器的。

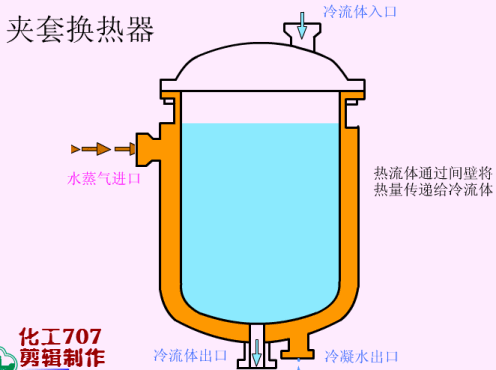

夹套式换热器

        夹套式换热器是间壁式换热器的一种,在容器外壁安装夹套制成,结构简单;但其加热面受容器壁面限制,传热系数也不高。广泛用于反应过程的加热和冷却。

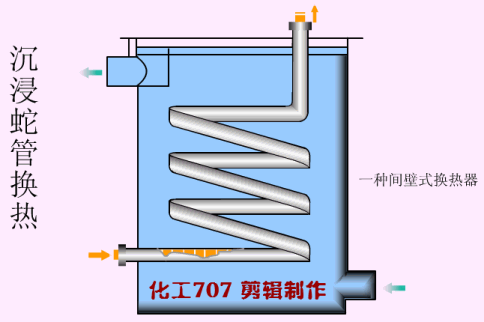

沉浸式蛇管换热器

        它结构简单,制造、安装、清洗和维修方便,价格低廉,又特别适用于高压流体的冷却、冷凝,所以现代仍得到广泛应用。但蛇管式换热器的体积大、笨重;单位传热面积金属耗量多,传热效能低。

喷淋式蛇管换热器

        其优点是传热效果较沉浸式好,传热面积大而且可以改变,检修和清洗方便。缺点是喷淋不易均匀。主要用于管内流体的冷却,常设置在室外空气流通处。

         管壳式换热器可按结构形式分为固定管板式换热器,浮头式换热器,U型管式换热器和填料函式换热器等类型。

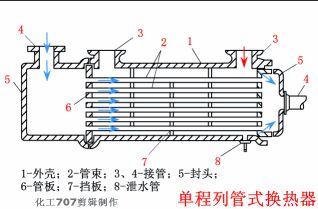

单程列管式换热器

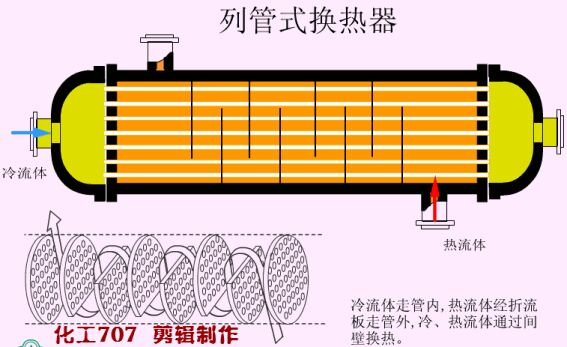

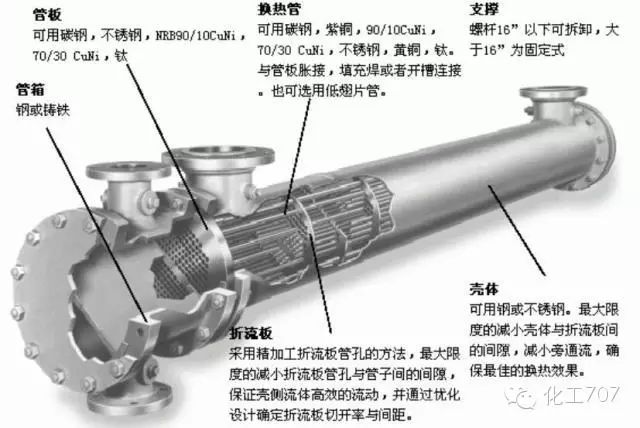

列管式换热器


       列管式换热器是目前化工及酒精生产上应用最广的一种换热器。结构比较简单、紧凑、造价便宜,但管外不能机械清洗。此种换热器管束连接在管板上,管板分别焊在外壳两端,并在其上连接有顶盖,顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外壳的连接都是刚性的,而管内管外是两种不同温度的流体。因此,当管壁与壳壁温差较大时,由于两者的热膨胀不同,产生了很大的温差应力,以至管子扭弯或使管子从管板上松脱,甚至毁坏换热器。

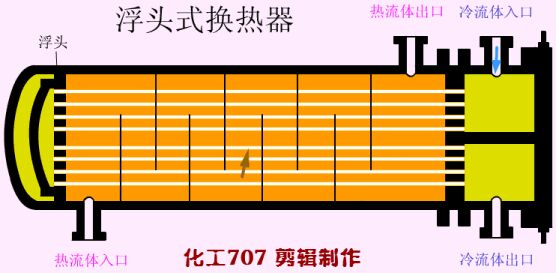

浮头式换热器

         浮头式换热器消除了温差应力,管束可以抽出,以方便清洗管、壳程,介质间温差不受限制,可在高温、高压下工作,一般温度小于等于450度,压力小于等于6.4兆帕;可用于结垢比较严重的场合或管程易腐蚀场合。其缺点是小浮头易发生内漏。金属材料耗量大,成本高20%。结构复杂。

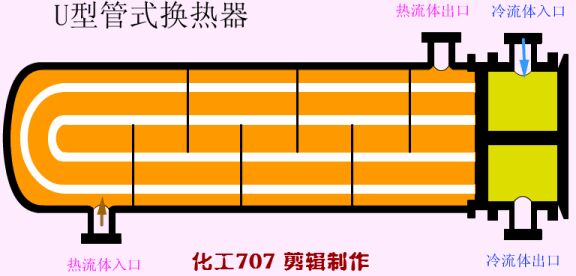

U型管式换热器

        U型管式换热器结构比较简单,但管程不易清洗,只适用于洁净且不易结垢的铆料,如高压气体的换热。其缺点是管子内壁清洗困难,管子更换困难,管板上排列的管子少。优点是结构简单,质量轻,适用于高温高压条件。

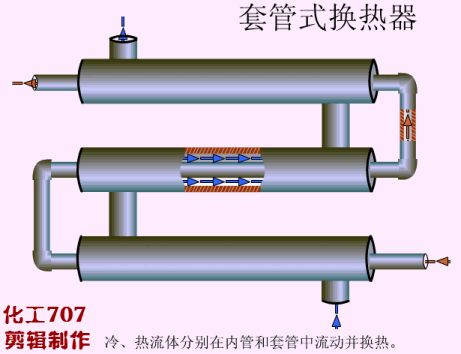

套管式换热器

        套管式换热器换热面积大,提高了传热效率。但检修、清洗和拆卸都较麻烦,在可拆连接处容易造成泄漏。

       板式换热器可分为板框式换热器、螺旋板式换热器、板翅式换热器和板壳式换热器。

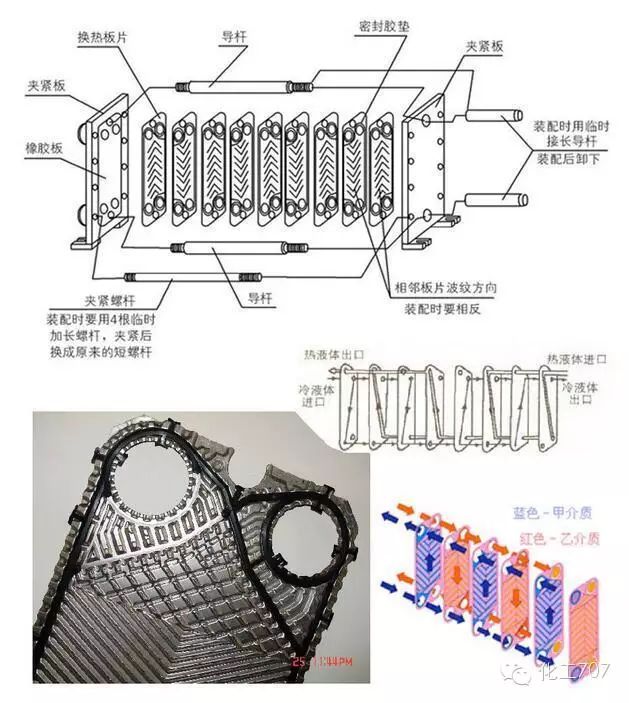

板框式换热器


        它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下,其传热系数比管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率可高达90%以上。

螺旋板式换热器
